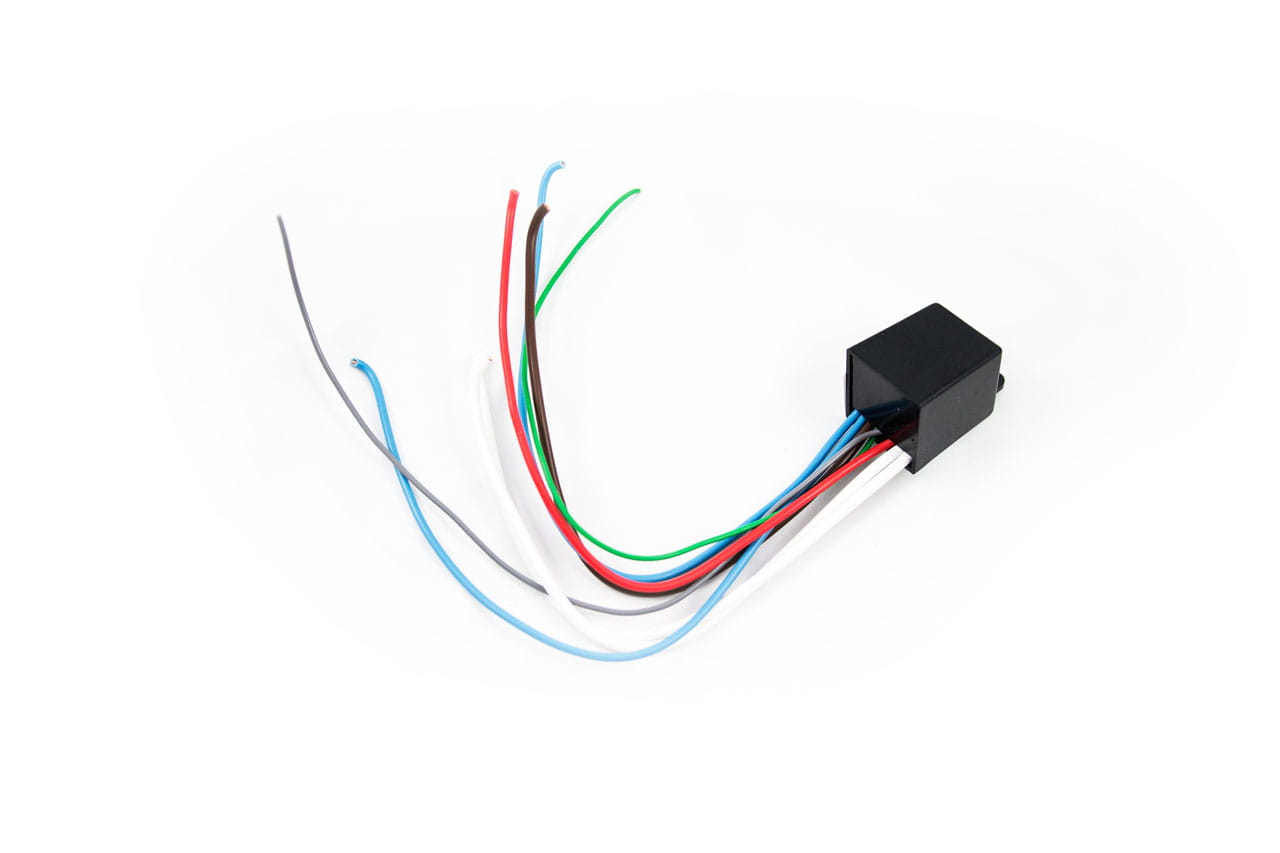

Automatyczny włącznik świateł A-100

Automatyczny włącznik świateł  A-100 przeznaczony jest do wszystkich samochodów z instalacją 12V, Umożliwia bezobsługowe uruchamianie świateł mijania, po rozruchu silnika, w chwili gdy alternator rozpocznie ładowanie akumulatora i napięcie w instalacji elektrycznej uzyska 13,5V. Załączenie świateł jest podtrzymywane, aż do momentu wyłączenia stacyjki. Włącznik jest zbudowany w oparciu o dwa wysokiej jakości dwustykowe przekaźniki (RA2 firmy RELPOL, oraz JJM2W firmy PANASONIC ) Dzięki temu nie ma potrzeby do stosowania diod separujących.

Montaż włącznika A-100 jest bardzo prosty. Podłączamy do niego tylko:

• +12V
• – masę pojazdu
• +12V po stacyjce (napięcie nie może zanikać po uruchomieniu samochodu)
• podłączamy się do poszczególnych obwodów świateł

Dane techniczne:

• Napięcie załączające włącznik świateł – 13.5 V (+/- 5)%
• Napięcie rozłączające włącznik świateł – < 7 V
• Pobór prądu w stanie wyłączonym – 0 mA
• Obciążalność wyjść do świateł mijania – 2 x 20 A
• Obciążalność wyjść do świateł pozycyjnych – 2 x 10 A
• Zakres temperatury pracy włącznika – 30*/ + 60* C

Przeznaczenie:

Włącznik świateł A – 100 przeznaczony jest do montażu we wszystkich typach pojazdów samochodowych w których biegun ujemny akumulatora podłączony jest z masą pojazdu.

Automat włącza światło po uruchomieniu silnika, gdy napięcie w instalacji wzrośnie do 13.5 V i pozostają zapalone do momentu wyłączenia stacyjki.

Pozwala to na rozruch silnika bez dodatkowego obciążenia instalacji elektrycznej światłami, i jednocześnie zapewnia, że światła nie zgasną mimo spadku napięcia poniżej progu załączenia.

HOMOLOGACJA E20
